1. Cad is muileann feadán ardmhinicíochta ann?

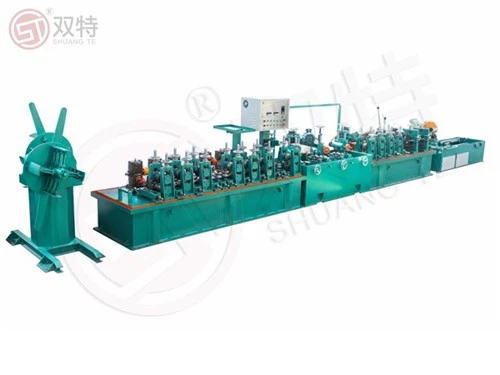

A Muileann feadán ardmhinicíochtais meaisín déantúsaíochta speisialaithe é a úsáidtear chun feadáin agus píopaí cruach táthaithe a tháirgeadh trí stiallacha miotail a fhoirmiú agus an seam a tháthúTáthú ionduchtaithe ardmhinicíochta (HFI nó HFW).
A úsáidtear go príomha le haghaidh cruach charbóin, ach freisin le haghaidh feadáin cruach dhosmálta agus cóimhiotail .
Téann an sruth ardmhinicíochta ar imill an stiall go tapa chuig an teocht táthú .
Déantar na himill a bhrú le chéile ansin chun seam táthaithe leanúnach leanúnach a chruthú .
2. Prionsabal oibre
2.1 Stráice Foirmiú
Tá stiall cruach árasán scaoilte ó chorna agus leacaithe .
Téann an stiall trí shraith derollaí a fhoirmiúa lúbann é de réir a chéile i gcruth tubular le himill a tugadh gar do .
2.2 Téamh Ionduchtúcháin Ardmhinicíochta
Téann imill an stiall isteach acorna ardmhinicíochta (inductor).
Téann sruth ailtéarnach ag minicíocht ard (100 kHz go 1 mHz de ghnáth) tríd an gcorna {.
Spreagann sé seosruthanna eddyAr na himill stiall, iad a théamh go tapa mar gheall ar fhriotaíocht leictreach .
2.3 Táthú
Déantar na himill téite a phlaistiú (bogtha ach gan leá) .
Déantar na himill feadán a bhrú le chéile ansin faoi bhrú trí rollaí a fhoirmiú nó aonad fáiscthe .
Seotáthú brionnaitheTéann an próiseas isteach sna himill chun seam leanúnach . a chruthú
2.4 Fuarú agus Sizing
Téann an feadán táthaithe trí rollaí fuaraithe nó spraeanna uisce chun an táthú a dhaingniú .
Ansin, bogann sé trídrollaí sizingChun na toisí deiridh agus an cruth deiridh a bhaint amach .
2.5 Gearradh
Gearrann chonaic nó lomadh eitilte an feadán leanúnach go faid shonraithe .
3. Eochair -chomhpháirteanna de mhuileann feadán HF
| Cuid | Saghas |
|---|---|
| Decoilere | Coinníonn agus scaoileann corna stiall cruach |
| Leveler/Flattener | Baineann Socraigh Coil agus Stráice Flattens |
| Rollaí a fhoirmiú | Lúbraíonn sé i gcruth tubular de réir a chéile |
| Corna ionduchtaithe ardmhinicíochta | Teasann sé imill an stiall go tapa le haghaidh táthú |
| Rollaí brú / rollaí brú | Brúigh na himill téite le chéile chun seam weld a dhéanamh |
| Córas fuaraithe | Spraeanna uisce nó rollaí chun táthú a fhuarú agus a dhaingniú |
| Rollaí sizing | Múnlú deiridh agus rialú tríthoiseach |
| Aonad gearrtha | Gearrtha feadán go fad (chonaic nó lomadh ag eitilt) |
| Aonad dírithe | Cinntíonn go bhfuil feadáin díreach tar éis iad a ghearradh |
| Cigireacht & Tástáil | Tástáil reatha amhairc, ultrasonaic, nó eddy do cháilíocht táthaithe |
4. Buntáistí a bhaineann le muilte feadán ardmhinicíochta
Luas ard táthú:Ceadaíonn téamh imeall tapa rátaí táirgthe ard .
Seam láidir, iontaofa táthaithe:Is iondúil go mbíonn táthaithe ardmhinicíochta an-fhuaim agus aonfhoirmeach .
Tá sé tíosach ar fhuinneamh:Laghdaíonn téamh tapa, logánta ídiú fuinnimh i gcomparáid le modhanna táthúcháin eile .
Raon méid leathan:Is féidir feadáin a tháirgeadh le trastomhais bheaga go mór .
Oiriúnach d'ábhair éagsúla:Cruach charbóin, cruach dhosmálta, agus cruach chóimhiotail .
Próiseas leanúnach:Oibriú gan uaim ó chorna go feadán críochnaithe .
5. Iarratais ar fheadáin táthaithe HF
| Díograis | Iarrchán | Riachtanas |
|---|---|---|
| Ola & gás | Feadáin phíblíne, cásáil, feadánra | Neart ard, friotaíocht creimthe |
| Gluaisteán | Córais sceite, feadáin struchtúracha | Cruinneas agus marthanacht |
| Tógáil | Scafall, comhpháirteanna struchtúracha | Neart agus aonfhoirmeacht |
| Innealtóireacht mheicniúil | Sorcóirí hiodrálacha, frámaí meaisín | Cruinneas tríthoiseach |
| Fuinneamh & Cumhacht | Feadáin choire, malartóirí teasa | Friotaíocht ardbhrú agus teochta |
6. Sonraíochtaí teicniúla
Trastomhas an fheadáin:Go hiondúil ó 10 mm go 168 mm nó níos mó .
Tiús balla:Ó 0 {. 5 mm suas go 8 mm nó níos mó.
Luas táirgthe:Go minic idir 30 m/min go os cionn 150 m/min ag brath ar mhéid an fheadáin agus ar thus an mhuilinn .
Minicíocht Táthú:100 kHz go 1 MHz (coigeartaithe bunaithe ar mhéid agus ábhar an fheadáin) .
7. Rialú agus tástáil cháilíochta
Tástáil neamh-millteach (NDT):
Tástáil reatha eddyMaidir le lochtanna dromchla agus gar-dhromchla .
Tástáil ultrasonachLe haghaidh lochtanna inmheánacha .
Iniúchadh amhaircde seam weld .
Seiceálacha tríthoiseachaLe haghaidh trastomhas feadán, ovality, agus tiús balla .
Tástáil hidreastatachFéadfar é a úsáid iarléiriú le haghaidh sláine brú .
8. Comparáid: Muileann feadán HF vs . Muilte eile feadán eile
| Príomhscannán | Muileann feadán hf | Muilte feadáin eile (e . g ., tig, léasair) |
|---|---|---|
| Modh táthú | Táthú ionduchtaithe ardmhinicíochta | TIG (gás támh tungsten), táthú léasair |
| Luas | Ard (suas le 150 m/min nó níos mó) | Luasanna Íochtarach |
| Éifeachtúlacht fuinnimh | In airde | Lú |
| Caighdeán táthaithe | Maith le haghaidh cruach charbóin, dosmálta | Sármhaith le haghaidh tomhsaire tanaí, táthaithe beachta |
| Fócas iarratais | Píopaí, feadáin le haghaidh úsáidí tionsclaíocha | Feadáin Speisialtachta, Feadánú Beachtais |
9. Achoimre
| Deisiúr | Saghas |
|---|---|
| Aidhm | Táirgeadh leanúnach feadáin chruach táthaithe ag baint úsáide as táthú HF |
| Próiseáil | Stráice a fhoirmiú, téamh imeall ardmhinicíochta, seam táthaithe brú, fuarú, sizing, gearradh |
| Ábhair | Cruach charbóin, cruach dhosmálta, cruach chóimhiotail |
| Buntáistí | Luas ard, tíosach ar fhuinneamh, táthaithe láidir, raon leathanmhéide |
| Iarratais | Ola & Gás, Feithicleach, Tógáil, Innealtóireacht Mheicniúil |
